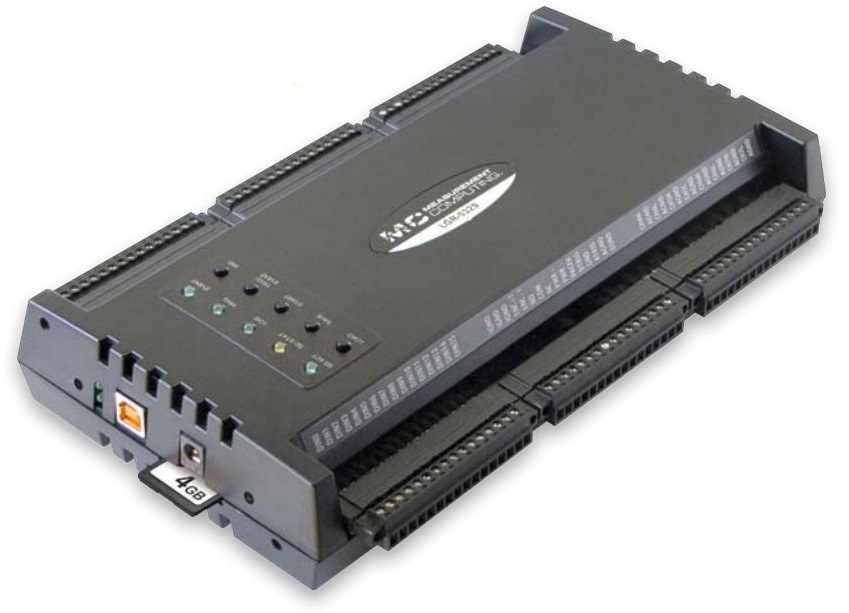

Даталоггеры серии LGR-5320
 Описание:
В серию LGR-5320 входят высокоскоростные автономные даталоггеры для аналоговых и цифровых сигналов. Каждый модуль предлагает 16 аналоговых входов, 16 цифровых входов, один цифровой релейный выход формы C (0.5 А) для запуска/сигнализации, 4 входа счетчиков/энкодеров. Данные устройства позволяют пользователю собирать высокоскоростную коррелированную аналоговую и цифровую информацию без использования компьютера.
Устройства LGR-5320 записывают высокоскоростные коррелированные измерения со скорость до 200 кВыб/с непосредственно на SD или SDHC карту памяти. Используя расширенные аналоговые и цифровые опции запуска, пользователи могут собирать данные для мониторинга систем и событий без использования ПК. В комплект с логгерами LGR-5320 входит простое в использовании программное обеспечение DAQLog, предназначенное для настройки устройств и сбора данных через интерфейс USB или SD-карту памяти.
В серию LGR-5320 входит три модели. LGR-5325 предлагают аналоговые входы до ±10 В, частоты выборки 100 кВыб/с, четыре стандартных входа счетчиков (не квадратурные) и одноканальные режимы запуска. LGR-5327 предлагают аналоговые входы до ±30 В, частоты выборки 200 кВыб/с, четыре квадратурных входа энкодеров и многоканальные режимы запуска. LGR-5329 включает все функции LGR-5327, а также изолированные цифровые входы.
Особенности:
- Коррелированная выборка всех данных до 200 кВыб/с
- 16 аналоговых входов до ±30 В
- Разрешение 16 бит
- 16 цифровых входов до 30 В
- Цифровой релейный выход формы C, настраиваемый для запуска/сигнализации
- 4 входа счетчиков (включая квадратурные сигналы)
- В комплект входит SD-карта памяти 4 ГБ, поддержка до 32 ГБ
- Многоканальный аналоговый и цифровой запуск
- Кнопочное управление для работы в полевых условиях
| Описание модулей серии LGR-5320 |
| Характеристики | LGR-5325 | LGR-5327 | LGR-5329 |
| Частота выборки* | 100 кВыб/с | 200 кВыб/с | 200 кВыб/с |
| Аналоговые входы | 16/8 дифф | 16/8 дифф | 16/8 дифф |
Диапазон
аналоговых входов | До ±10 В | До ±30 В | До ±30 В |
Цифровые
входы** | 16 каналов TTL | 16 каналов TTL | 16
изолированных
каналов |
| Счетчики | 4 стандартных | 4 квадратурных | 4 квадратурных |
| Запуск | Одноканальный | Многоканальный | Многоканальный |
*Совокупность частот выборки
** Каждый логгер оборудован одним выходом реле формы C

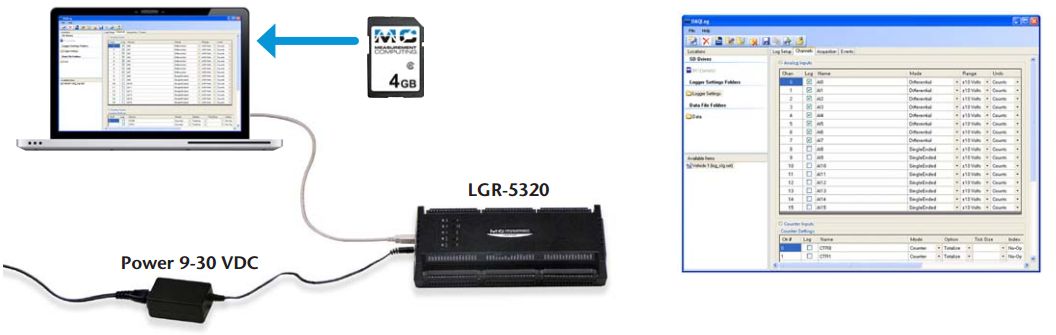

| Настройка с помощью USB или SD-карты памяти |
 |
| Параметры записи настраиваются с помощью программного обеспечения DAQLog. Даталоггеры серии LGR-5320 могут быть настроены с помощью USB или путем подключения SD-карты памяти к компьютеру. | Скорость передачи данных, длина сканирования, параметры каналов, триггеры и сигнализация бысто и с легкостью настраиваются с помощью страниц установки в виде электронных таблиц в DAQLog. |
| Запись данных |
 | Устройства серии LGR-5320 начнут записывать данные после того, как предустановленные условия запуска будут выполнены. Вы также можете начать/остановить запись и установить триггер, сигнализацию и события с помощью кнопок управления в верхней части модуля. |

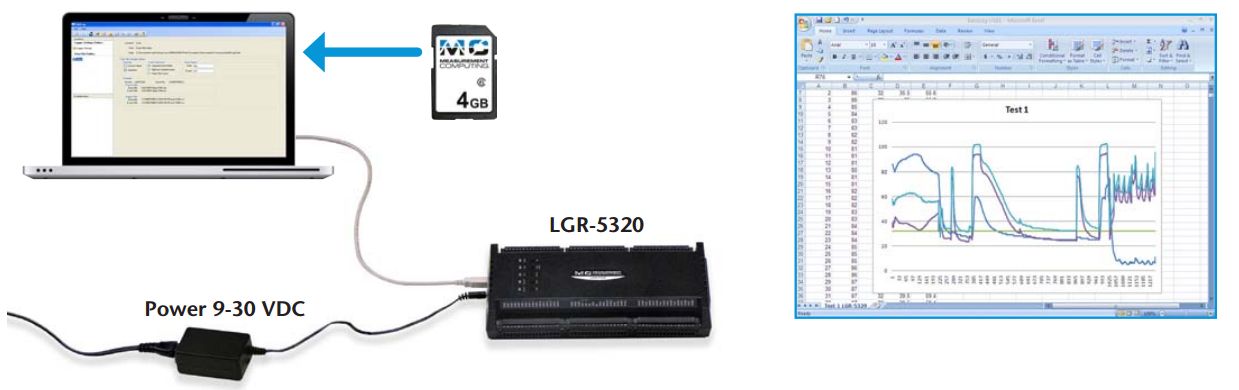

| Получение данных и анализ |
 |
| Данные могут быть получены путем подключения к компьютеру SD-карты памяти из даталоггера, либо порта USB. | После того, как данные записаны на ПК, файл в формате .csv |
